CARACTÉRISTIQUES :

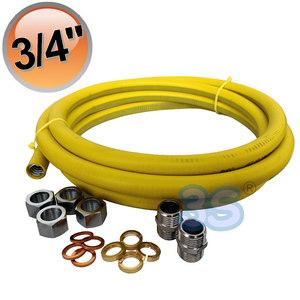

Kit de tuyau à gaz flexible Tuyau de 4 m en acier inoxydable 3/4" avec 4 raccords femelles auto-étanches UNI EN 15266. Kit complet Uniroll 3/4" pour tuyau de gaz CSST à revêtement jaune UNI EN 15266, pression maximale 0,5 bar. Système de tuyau annelé formable PLT-CSST en acier inoxydable 316L recouvert d'un revêtement protecteur jaune pour le transport de gaz, conforme aux normes UNI EN 15266:2007 et UNI/TS 11340. Le « système de tuyauterie (kit) » est certifié et conforme à la norme européenne UNI EN 15266:2007 pour tous ses composants. L'installateur n'a besoin d'aucune intervention pour réaliser les raccords d'étanchéité (évasement), comme l'exige le point 3.2 de la norme de référence. Il est également conforme à la spécification technique UNI/TS 11340 relative à l'installation des tubes CSST, dont le point 4.3.4 exige une étanchéité métal sur métal. Les tubes CSST gainés conviennent à la construction de systèmes à usage domestique et assimilé, pour les utilisateurs disposant d'une puissance calorifique nominale unique n'excédant pas 35 kW et utilisant du gaz de première famille (gaz de ville), de deuxième famille (gaz naturel : méthane) et de troisième famille (GPL). En version non gainée, les tubes conviennent au transport d'eau potable, conformément au décret n° [numéro manquant]. 174 du 06/04/2004.

INSTRUCTIONS DE MONTAGE VALABLES POUR LES TUYAUX NUS ET GAINES :

Coupez selon la longueur L souhaitée et retirez environ 2,5 cm de gaine protectrice de chaque côté, le cas échéant.
Insérez l’écrou approprié et positionnez la joue préformée sur la deuxième ondulation du tuyau. Mettez l'écrou en contact avec la joue préformée, insérez le joint métallique approprié. Raccordez au système ou à un mamelon avec butée plate et serrez de manière à ce que la déformation évasée du tuyau ondulé crée un joint entre les deux anneaux. Utilisez le ruban adhésif approprié fourni, résistant jusqu'à 105 °C, pour sceller les pièces métalliques. Pour éviter la corrosion et les dommages, formez une double couche du même matériau.

CERTIFICATIONS :

Le système de tuyauterie recouvert Uniroll est certifié et conforme à la norme UNI EN 15266:2007 qui établit toutes les exigences nécessaires à la certification : conception, matériaux, essais, fabrication, marquage. Il est important de noter que le système complet est conforme à la norme de référence susmentionnée, et notamment à son point 3.2 qui stipule expressément que les tuyaux pliables et leurs composants associés sont fournis ou spécifiés par un fabricant responsable de la conception et des performances du kit. Ces performances doivent donc être garanties sans intervention manuelle de l'opérateur lors de la réalisation des joints d'étanchéité ; c'est pourquoi Uniroll est auto-évasé. La norme UNI EN 15266 exige également du fabricant un suivi continu de l'ensemble du processus de production afin de garantir la qualité constante du produit. Ce dernier est par ailleurs certifié ISO 9001. En version nue, les tuyaux sont adaptés au transport d'eau potable, conformément au décret n° 174 du 6 avril 2004. Réglementations et méthodes. Différentes normes régissent la conception, l'installation, les essais et la maintenance des systèmes de gaz à usage domestique et assimilé. Ces systèmes doivent être construits ou modifiés à toutes les étapes de manière sûre et fiable, en accordant la priorité à la sécurité des personnes, des animaux et des biens, sans oublier la protection de l'environnement, et ce, par un personnel compétent possédant les connaissances et l'expérience requises. Dans le cas spécifique des systèmes construits avec le système de tuyauterie CSST uniroll, les principales normes de référence sont les suivantes : UNI EN 15266:2007 et UNI/TS 11340:2009. La norme d'installation, appliquée conformément aux normes UNI 7129 et UNI 7131, établit les méthodes d'installation et d'utilisation des systèmes de tuyauterie CSST. À l'issue des travaux, l'entreprise d'installation, après avoir effectué tous les contrôles requis par la législation en vigueur, doit remettre au client une déclaration de conformité des systèmes, faisant référence aux deux normes susmentionnées. Les canalisations CSST gainées pour gaz du système Uniroll peuvent être installées de différentes manières : apparentes, enterrées, encastrées, dans des caniveaux ou des niches, à l’intérieur comme à l’extérieur de bâtiments individuels ou collectifs, en respectant toujours les critères, recommandations et limitations de la spécification technique de référence UNI/TS 11340, des normes générales d’installation des systèmes de gaz UNI 7129 et UNI 7131, ainsi que toute réglementation locale applicable.
