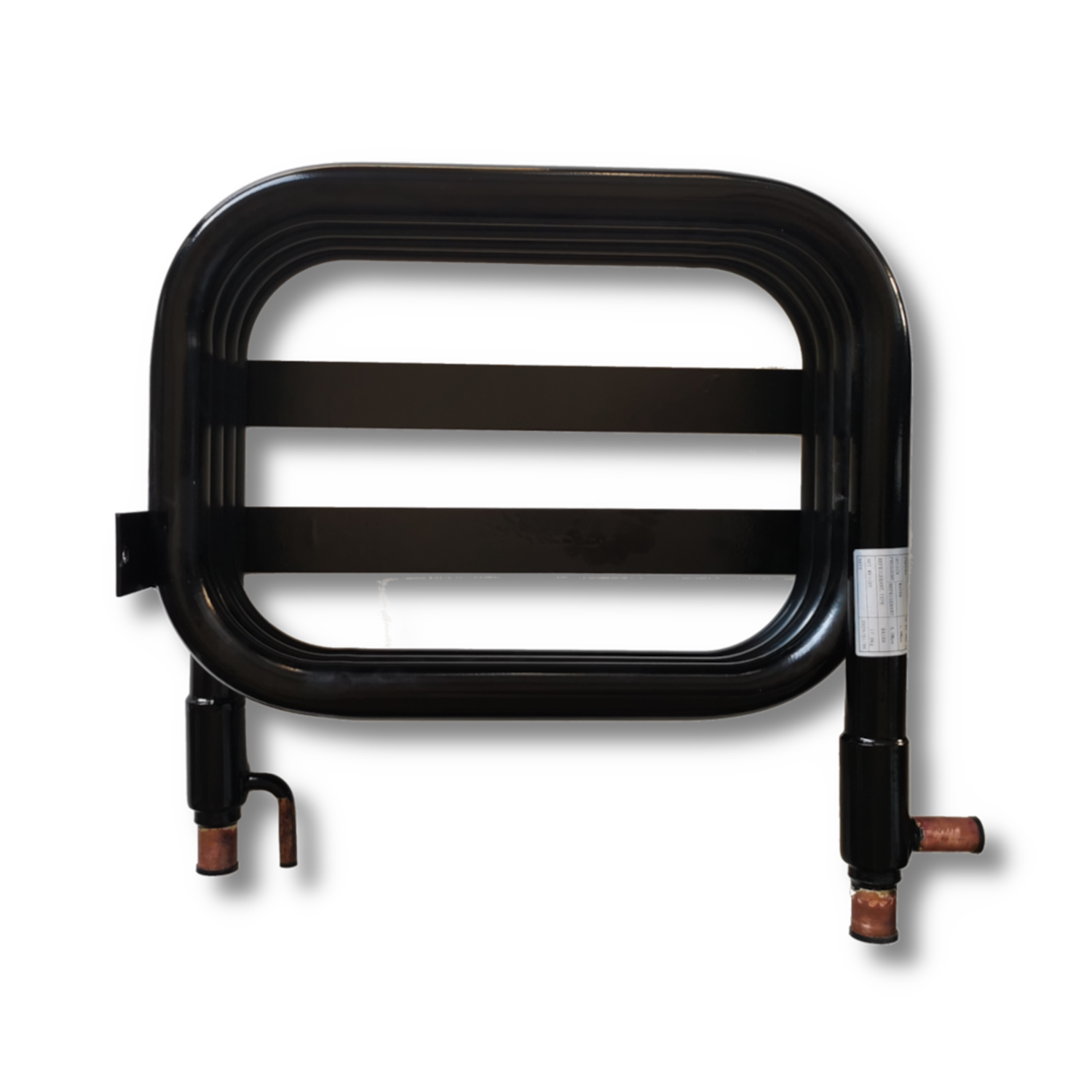

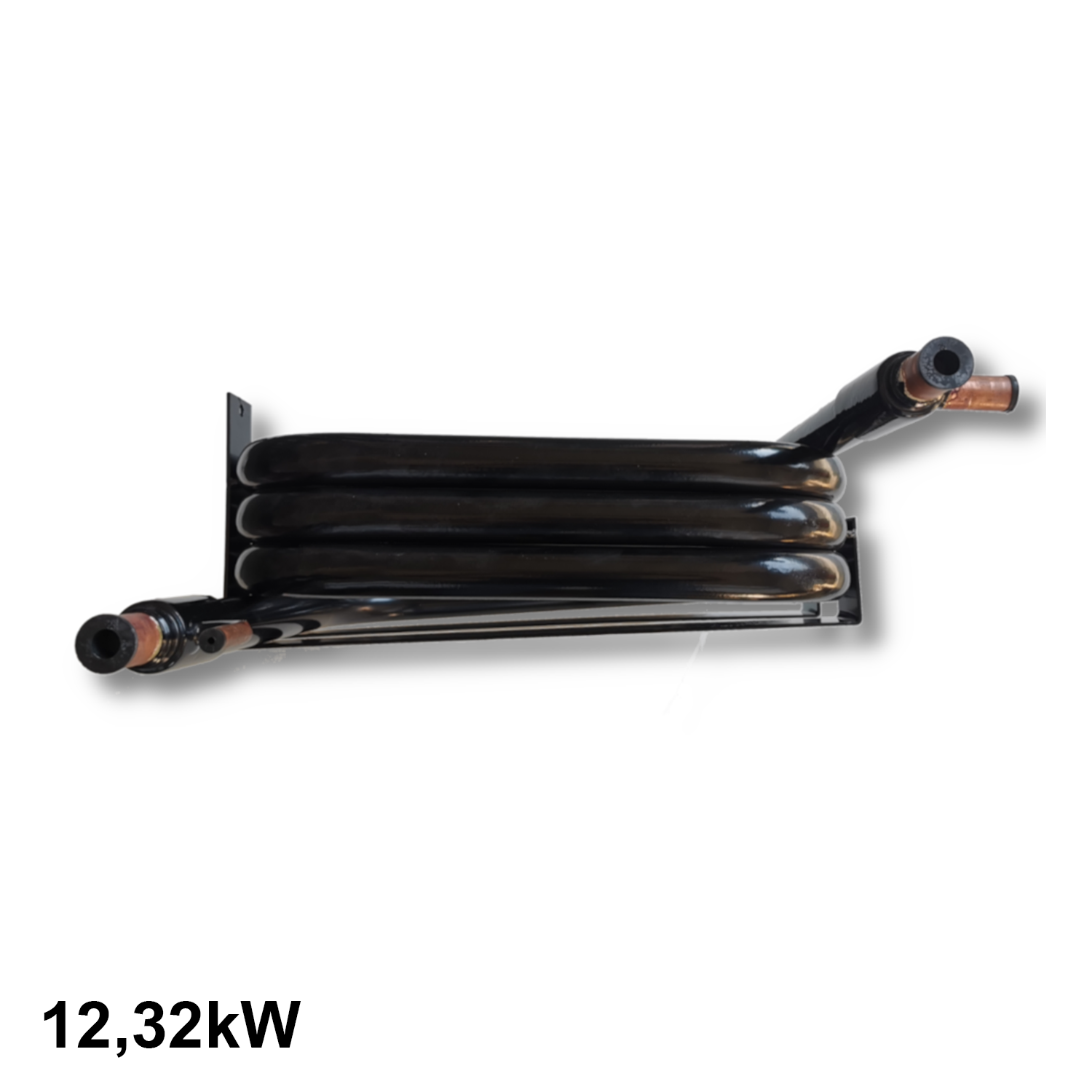

Condenseur d'eau coaxial 12,32 kW pour systèmes de réfrigération

Description :

Un condenseur d'eau coaxial est un type d'échangeur de chaleur utilisé dans les systèmes de réfrigération. Cet appareil fonctionne selon le principe de la condensation, processus par lequel un gaz passe de l'état gazeux à l'état liquide, libérant de la chaleur. Les condenseurs coaxiaux sont privilégiés pour leur efficacité d'échange thermique et sont utilisés lorsque l'espace est limité, car leur conception coaxiale permet un encombrement réduit par rapport à d'autres types de condenseurs. Le condenseur d'eau coaxial fonctionne en exploitant le principe d'échange thermique entre deux fluides circulant en sens inverse à l'intérieur d'un tube coaxial. Ce tube est composé de deux conduits concentriques : un interne et un externe. Le fluide à refroidir (par exemple, le fluide frigorigène gazeux d'un système frigorifique) circule dans le tube interne et l'autre dans le tube externe, tandis que l'eau, qui sert de fluide frigorigène, circule dans l'espace annulaire entre les deux tubes. Lors du processus de condensation, la chaleur est transférée du fluide frigorigène à l'eau, provoquant ainsi la condensation du fluide frigorigène de l'état gazeux à l'état liquide. Cet échange de chaleur est rendu plus efficace par la grande surface de contact entre les deux fluides et le sens d'écoulement opposé, ce qui maximise le gradient thermique et donc le transfert de chaleur.
Le principal avantage d'un condenseur coaxial est sa compacité et son échange de chaleur efficace, ce qui le rend idéal pour les applications où l'espace est limité et où une capacité de refroidissement élevée est requise. De plus, l'utilisation de l'eau comme fluide frigorigène peut être plus pratique et durable dans certaines situations, notamment lorsque l'eau de refroidissement est facilement disponible..

Dimensions :

• Fluide frigorigène : IN - OUT 7,00 µm – 10,00 mm | 3/4" 3/8″;
• Eau : IN - OUT Ø 25,00 – 25,00 mm | 1″ 1″
• Pression :
• Eau : 1,0 MPa ;
• Réfrigérant : 4,2 MPa ;

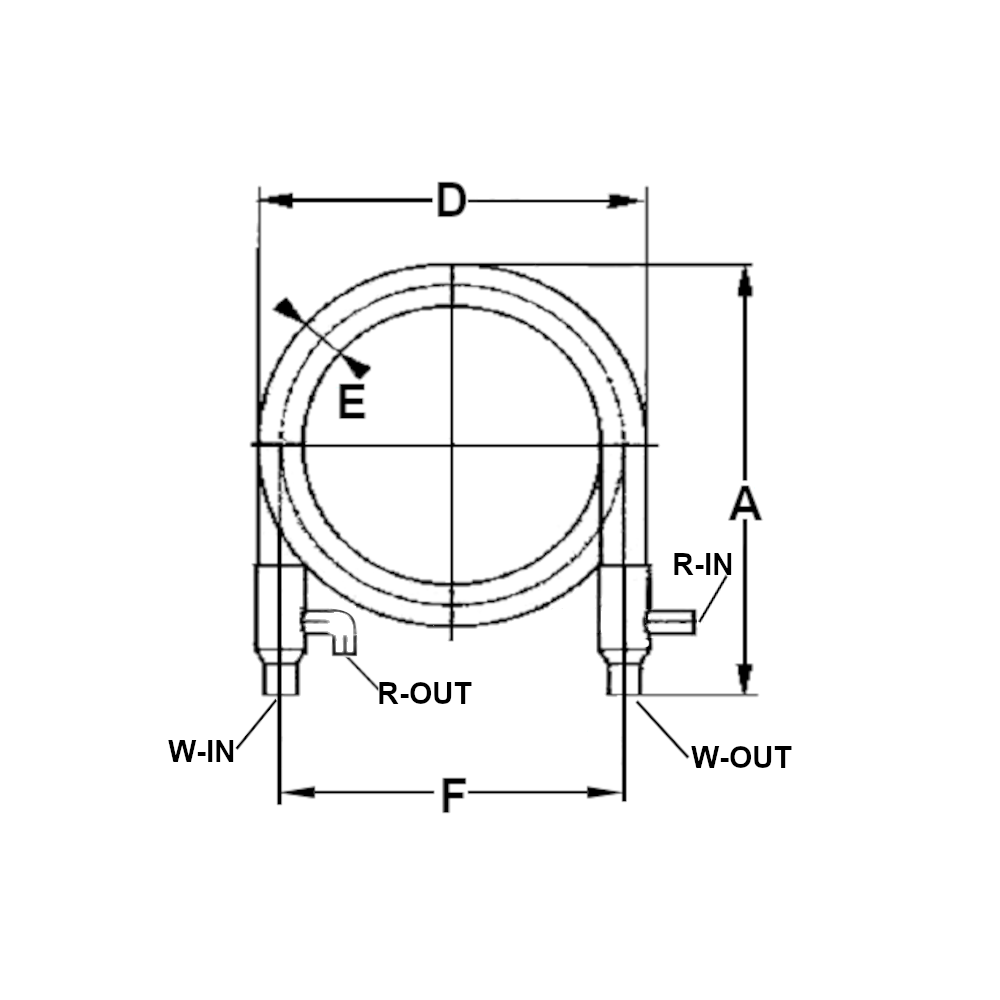

• A : 340 mm ;
• B: 180 mm;
• C: 245 mm;
• D: 280 mm;
• E: 40 mm;
• F: 270 mm;
• Poids net : 12,50 kg.
