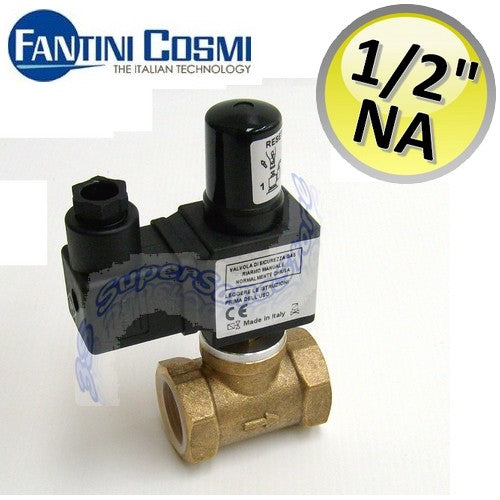

Électrovannes pour air et gaz non agressifs (selon la norme EN437), normalement ouvertes avec réarmement manuel.

CARACTÉRISTIQUES ÉLECTRIQUES

Tension nominale 230 V CA 50/60 Hz

NORMES ET HOMOLOGATIONS

Conforme aux normes EN 161-EN60529

INSTALLATION

Vérifiez que le sens d'écoulement correspond à la flèche en relief sur le corps de la vanne et l'alignement correct des tuyaux de raccordement. La vanne peut être montée avec un serpentin horizontal ou vertical.

Le serpentin peut être monté horizontalement ou verticalement. Peut être orienté dans n'importe quelle direction sur 360°.

Installer dans un endroit protégé de la pluie, des éclaboussures et des gouttes d'eau.

Pour le raccordement électrique, retirez le couvercle du connecteur et branchez les câbles d'alimentation aux bornes.

CARACTÉRISTIQUES

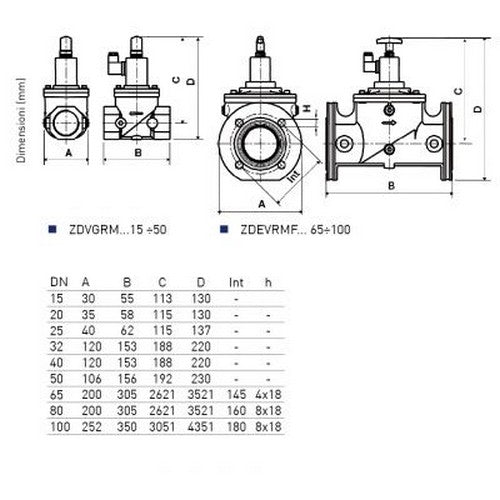

Raccordements : filetage gaz ISO 7/1 à partir de Rp 1/2 à Rp 2

à bride PN16 ISO 7005 de DN65 à DN100

Tolérance de traction -15 % / +10 %

Température ambiante -15 °C / +60 °C

Pression de service 500 mbar Max.

Temps de fermeture < 1 seconde

Degré de protection IP 54

Presse-étoupe PG 9

Orifices de pression G1/4" sur deux côtés (à l'exception des modèles avec corps en laiton)

Interrupteur de fin de course sur demande 3/4' un 4'

Type de gaz : air et gaz non agressifs (EN 437)

Filtre de 600 µm (sauf modèles avec corps en laiton)

Code produit : ZDVGRM15NA
