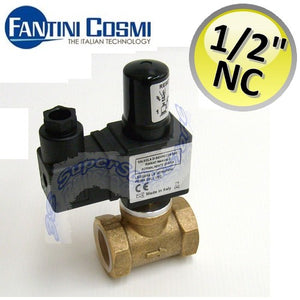

ÉLECTROVANNE DE SÉCURITÉ GAZ

1/2' - CORPS EN LAITON - RÉINITIALISATION MANUELLE style="font-family:arial,helvetica,sans-serif;">CARACTÉRISTIQUES ÉLECTRIQUES

Tension nominale 230 V CA 50/60 Hz

RÉGLEMENTATIONS ET HOMOLOGIE

Conforme aux normes EN 161-EN60529

INSTALLATION

Vérifiez que le sens d'écoulement correspond à la flèche en relief sur le corps de la vanne, vérifiez le bon alignement des tuyaux de raccordement et respectez une distance par rapport aux parois permettant une libre circulation de l'air. La vanne peut être montée avec un enroulement horizontal ou vertical.

La bobine peut être montée avec un enroulement horizontal ou vertical. être orienté dans n'importe quelle direction sur 360°.

Installer dans un endroit protégé de la pluie, des éclaboussures ou des gouttes d'eau.

Pour le raccordement électrique, retirez le couvercle du connecteur et branchez les câbles d'alimentation aux bornes du circuit redresseur.

CARACTÉRISTIQUES

·         Raccordements : filetage gaz ISO 7/1 de RP 1/2 à RP 2

·         Raccord à bride PN16 ISO 7005 de DN65 à DN100

·         Tolérance de tension -15 % / +10 %

·         Température ambiante -15 °C / +60 °C Pression de service maximale : 500 mbar. Degré de protection IP 65

·        Presse-étoupe PG 9

·          Orifices de pression G1/4' double face (sauf modèles avec corps en laiton)

·         Interrupteur de fin de course 3/4'' sur demande 4'

·         Type de gaz : air et gaz non agressifs (EN 437) Filtre 600 µm (sauf modèles avec corps en laiton)



Code produit : ZDVGRM15NC
