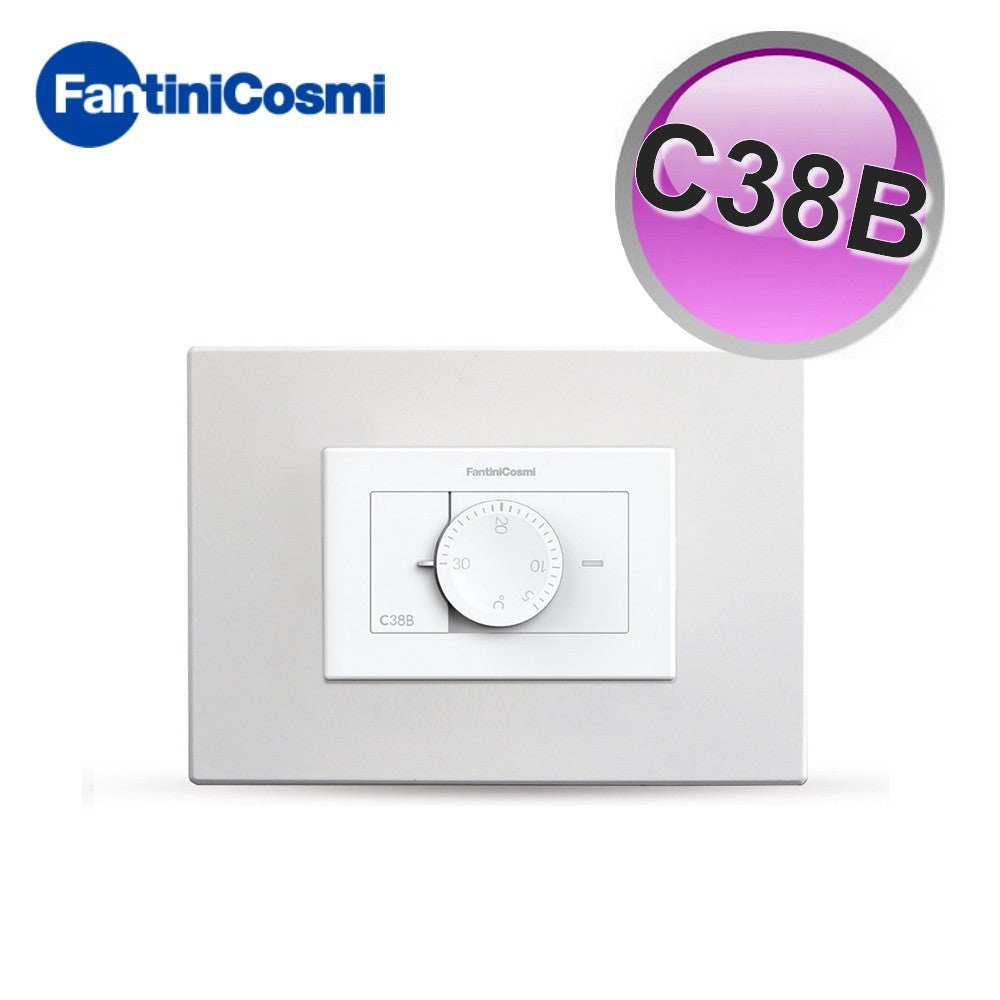

THERMOSTAT D'AMBIANCE ENCASTRÉ AVEC ALIMENTATION PAR PILE

FANTINI COSMI C38B

Le thermostat d'ambiance électronique encastrable Fantini Cosmi C38B est conçu pour réguler la température dans les systèmes de chauffage. Alimenté par deux piles AAA de 1,5 V d'une autonomie supérieure à un an, ce thermostat offre une plage de réglage de la température de 5 à 30 °C, avec un différentiel de 0,5 K, calibré pour un gradient thermique de 4 K/h. Il est doté d'un contact de commutation sans potentiel d'une capacité maximale de 5(3) A à 250 Vca et d'un indice de protection IP20, le rendant adapté aux environnements intérieurs. L'installation se fait par encastrement dans des boîtiers 503 à trois modules, fixés par deux vis fournies, à une hauteur recommandée de 1,5 mètre du sol, loin des sources de chaleur, des fenêtres et des ouvertures. Le thermostat est équipé d'un bouton de réglage de grand diamètre avec une échelle claire et facile à lire, ainsi que d'une LED témoin indiquant le niveau de charge des piles. Ces dernières sont facilement amovibles par l'avant pour un remplacement rapide. Le boîtier de l'appareil résiste à des températures comprises entre -10 et 50 °C, avec une double isolation de sécurité (classe D) et un logiciel de contrôle de classe A. Le pack C38B comprend, outre le thermostat, quatre cadres pour assurer la compatibilité avec les plaques les plus courantes du marché et une paire d'adaptateurs. Ces accessoires facilitent l'intégration dans différents systèmes de plaques tels que Bticino, Vimar, Gewiss et Legrand, offrant une grande flexibilité d'installation sans compromettre l'esthétique. Le produit est conforme à la norme EN 60730-1 et aux parties suivantes, et répond aux exigences d'efficacité énergétique ErP classe I, garantissant des performances fiables et un contrôle précis de la température ambiante. AVANTAGES : Les thermostats d'ambiance encastrables C37, C38, C37B et C38B offrent des avantages techniques significatifs liés à leur conception et à leur fonctionnalité. Ces thermostats sont dotés d'un logiciel de classe A et d'une micro-déconnexion (1B), garantissant un contrôle précis de la température avec un faible différentiel et une large plage de réglage de 5 à 30 °C. Ils peuvent être alimentés par le secteur (230 V - 50 Hz) pour les modèles C37 et C37B, ou par deux piles AAA pour les modèles C38 et C38B, offrant une autonomie de plus d'un an et rechargeables. Leur remplacement aisé par l'avant simplifie la maintenance. Les contacts électriques sont à coupure sans potentiel et supportent un courant jusqu'à 5(3) A à 250 V CA. Des voyants LED indiquent l'état du système (modèles C37 et C37B) et la charge de la batterie (modèles C38 et C38B), permettant une surveillance immédiate et aisée des conditions de fonctionnement. La molette de réglage de grand diamètre et à large échelle facilite l'utilisation et le calibrage de la température souhaitée. De plus, la conformité aux normes EN 60730-1 et suivantes, ainsi que la classification énergétique ErP Classe I avec une économie d'énergie de 1 %, garantissent la sécurité, la fiabilité et la conformité réglementaire des appareils. L'installation est simple et compatible avec les boîtiers d'encastrement standard à 3 modules. Le kit comprend divers cadres et adaptateurs assurant la compatibilité avec les plaques commerciales les plus courantes, facilitant ainsi l'intégration dans différents contextes système. Enfin, la double isolation (classe D) garantit un haut niveau de sécurité électrique pendant l'utilisation. INSTALLATION : ● Montage encastré dans les boîtes d'encastrement 3 modules type 503 à l'aide des 2 vis fournies. ● Raccordement électrique à l'utilisateur par 2 fils. ● Positionner le thermostat à 1,5 mètre du sol, loin des cuisines, des sources de chaleur, des fenêtres et des portes. ● Alimentation : – C37, C37B : 230 V - 50 Hz – C38, C38B : 2 piles AAA 1,5 V (piles amovibles par l'avant, durée de vie > 1 an). ● Indice de protection IP20 pour tous les modèles. ● Accessoires inclus : 4 cadres pour Adaptabilité à différentes plaques, paire d'adaptateurs (anthracite pour C37-C38, blanc pour C37B-C38B)
● Plaques compatibles avec cadres et adaptateurs correspondants, en option pour certains modèles (voir tableau de compatibilité)
● Adaptateurs optionnels non inclus pour les plaques Bticino Living Now (références 1571050 pour l'anthracite et 1571051 pour le blanc)
● Ne pas utiliser le thermostat dans des environnements dont la température est hors de la plage -10 ÷ 50 °C
● Éviter de le placer dans des endroits non ventilés ou exposés à des sources de chaleur directe pour garantir une mesure de température correcte
● Temps d'installation estimé non spécifié dans le manuel
● Respecter la norme EN 60730-1 et ses parties suivantes, ainsi que la classe ErP I pour la conformité
● Utiliser les vis fournies pour la fixation ; aucun autre outil ni fixation obligatoire n'est spécifié. Installation identique pour les modèles C37, C38, C37B et C38B, à l'exception de l'alimentation et des accessoires inclus (couleur, etc.). UTILISATION ET ENTRETIEN : ● Mode d'emploi : Instructions d'utilisation et de configuration : Le thermostat d'ambiance électronique intégré régule la température des systèmes de chauffage entre 5 et 30 °C, avec un différentiel de 0,5 K. Le modèle C37/C37B est alimenté par le secteur (230 V - 50 Hz), tandis que le modèle C38/C38B fonctionne avec deux piles AAA de 1,5 V. La température se règle à l'aide d'un bouton rotatif de grand diamètre avec une large échelle graduée. Les modèles C37/C37B sont équipés d'une LED d'état du système. Les modèles C38/C38B sont équipés d'une LED de charge de la batterie.
– Les piles des modèles C38/C38B sont amovibles par l'avant pour faciliter leur remplacement.
– Le thermostat est encastré dans les boîtiers d'encastrement 3 modules de type 503 et fixé par deux vis.
– Le thermostat doit être installé à environ 1,5 mètre du sol, à l'écart des cuisines, des sources de chaleur, des fenêtres et des portes.
– Le raccordement à l'utilisateur s'effectue à l'aide de deux fils et d'un contact de commutation sec.
● Entretien et nettoyage
– Les informations spécifiques relatives au nettoyage et à l'entretien ne sont pas fournies dans le manuel ; Il est recommandé d'utiliser un chiffon sec et non abrasif pour le nettoyage, afin d'éviter toute infiltration de poussière ou d'humidité dans le corps du thermostat.
● Fréquence et exigences d'entretien
– Les piles du modèle C38/C38B ont une durée de vie supérieure à un an ; leur niveau de charge doit être contrôlé à l'aide de la LED témoin.
– Aucune opération d'entretien préventif ni intervention planifiée n'est requise.
● Outils et matériel nécessaires
– Pour les modèles à piles, 2 piles AAA de 1,5 V sont nécessaires pour le remplacement.
– Des accessoires tels que des cadres et des adaptateurs sont fournis pour assurer la compatibilité. avec des plaques de différentes séries.
– 2 vis sont nécessaires pour le montage, déjà incluses dans l'emballage.
● Conditions de garantie et limites d'utilisation
– Le thermostat est conforme aux normes EN 60730-1 et à ses deuxième et troisième parties, ainsi qu'au règlement européen 811/2013 - 813/2013 (ErP classe I, 1 %).
– Une double isolation (classe D) et un dispositif de microdéconnexion (1B) sont prévus pour la sécurité.
– Des limitations d'installation s'appliquent : environnement approprié avec une température corporelle de -10 à 50 °C et un indice de protection IP20, donc non résistant à l'humidité ou à l'immersion.
– La garantie peut être annulée en cas d'utilisation incorrecte, de modifications non autorisées ou d'installation non conforme aux instructions.

DÉPANNAGE :

ACCESSOIRES :

Adaptateurs pour plaques de la série Bticino Living Now - Anthracite – code 1571050
Adaptateurs pour plaques de la série Bticino Living Now - Blanc – code 1571051

CARACTÉRISTIQUES TECHNIQUES :

- Modèle C38B alimenté par 2 piles AAA de 1,5 V d'une durée de vie supérieure à 1 an ;
- Contact de commutation sans potentiel ;
- Équipé d'une LED indiquant l'état du système ;
- Équipé d'une LED indiquant le niveau de charge des piles ;
- Piles Amovible par l'avant du thermostat ;
- Montage encastré dans les boîtiers 3 modules type 503 à l'aide de 2 vis ;
- Raccordement à l'utilisateur par 2 fils ;
- Installation à environ 1,5 mètre du sol, à l'écart des sources de chaleur, des cuisines, des fenêtres et des portes ;
- Poids de l'unité : environ 0,20 kg ;
- Conforme à la norme EN 60730-1 et suivantes ;
- Classe énergétique ErP I ;
- Fonctionnement : ouverture de 1 à 2 vannes en fonction de la température ;
- Compatibilité avec différents types de plaques grâce à des accessoires spécifiques optionnels (par exemple, adaptateurs Bticino, Vimar, Gewiss, Legrand, ABB).

Poids de l'unité : 0,20 kg ;

Code produit : C38B
