THERMOSTAT D'AMBIANCE ENCASTRÉ AVEC RÉGULATION NUMÉRIQUE DE LA TEMPÉRATURE

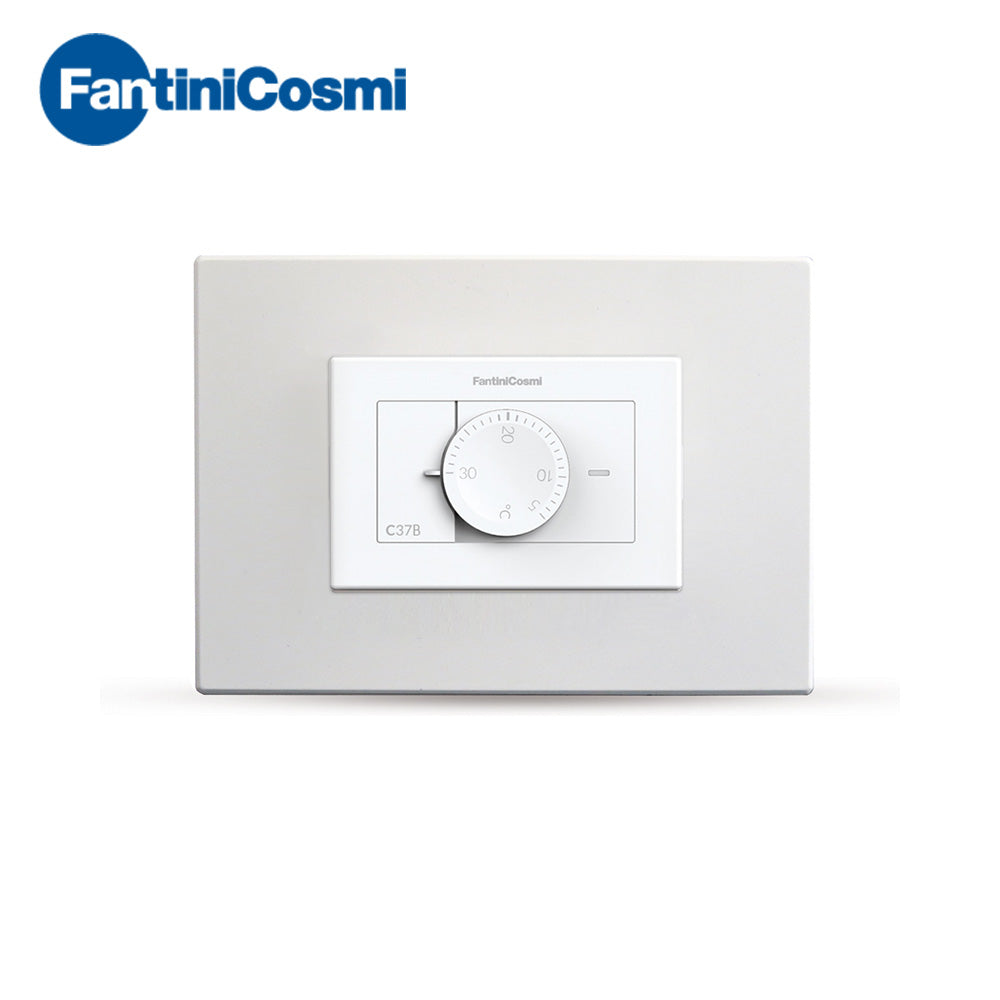

FANTINI COSMI C37B

Le thermostat d'ambiance électronique encastrable Fantini Cosmi C37B est conçu pour la régulation de la température dans les systèmes de chauffage, fonctionnant sur une plage de 5 à 30 Thermostat avec une précision de 0,5 K et une précision de 0,5 K. Alimenté par le secteur (230 V - 50 Hz), il supporte une charge électrique de 5(3) A à 250 V CA via un contact de commutation sans potentiel, garantissant ainsi une compatibilité optimale avec les utilisateurs connectés. L'appareil est doté d'une double isolation et d'un dispositif de microdéconnexion, et est conforme à la norme EN 60730-1 (classe énergétique ErP I). Son installation s'effectue encastrée dans les boîtiers d'encastrement 3 modules de type 503, à l'aide des deux vis fournies. Le thermostat doit être positionné à une hauteur d'environ 1,5 mètre, à l'abri des sources de chaleur et des courants d'air, afin de garantir une mesure précise de la température ambiante. La molette de réglage, de grand diamètre et graduée, facilite le calibrage, tandis qu'une LED indique l'état du système. Le corps du thermostat fonctionne entre -10 et 50 °C et bénéficie d'un indice de protection IP20. Le pack comprend quatre cadres compatibles avec la plupart des plaques courantes, ainsi qu'une paire d'adaptateurs blancs spécifiques pour une intégration aisée dans divers systèmes domestiques ou commerciaux. Parmi ses caractéristiques techniques, on retrouve également la conformité du logiciel de classe A, garantissant la précision et la fiabilité de la régulation climatique. Ce thermostat d'ambiance, grâce à sa conception encastrable et sa grande flexibilité d'installation, est idéal pour les environnements exigeant une régulation précise de la température, tout en privilégiant la sécurité électrique et la simplicité d'utilisation. AVANTAGES : Les thermostats d'ambiance encastrables C37, C38, C37B et C38B offrent des avantages techniques significatifs liés à leur conception et à leurs fonctionnalités. Ils intègrent un logiciel de classe A et une micro-déconnexion (1B), assurant une régulation précise de la température avec un différentiel limité et une large plage de réglage de 5 à 30 °C. Les modèles C37 et C37B peuvent être alimentés par le secteur (230 V - 50 Hz), tandis que les modèles C38 et C38B fonctionnent avec deux mini-piles AAA. Ces dernières offrent une autonomie supérieure à un an et sont facilement remplaçables en façade, simplifiant ainsi la maintenance. Les contacts électriques sont à commutation sans potentiel et supportent un courant jusqu'à 5(3) A sous 250 Vca. Des voyants LED indiquent l'état du système (modèles C37 et C37B) et la charge des piles (modèles C38 et C38B), permettant un contrôle immédiat et aisé des conditions de fonctionnement. Le bouton de réglage de grand diamètre, doté d'une large échelle, facilite l'utilisation et le calibrage de la température souhaitée. Enfin, la conformité à la norme EN 60730-1 et à ses deuxième et troisième parties, ainsi que la classification énergétique ErP Classe I (économie d'énergie de 1 %), garantissent la sécurité, la fiabilité et la conformité réglementaire des appareils. L'installation est simple et compatible avec les boîtiers d'encastrement standard à 3 modules, grâce aux différents cadres et adaptateurs inclus dans le kit qui assurent la compatibilité avec les plaques commerciales les plus courantes, facilitant ainsi l'intégration dans divers contextes système. Enfin, la double isolation (classe D) garantit un haut niveau de sécurité électrique pendant l'utilisation.

INSTALLATION :
● Montage encastré dans les boîtes d'encastrement 3 modules de type 503 à l'aide des 2 vis fournies.
● Raccordement électrique à l'utilisateur par 2 fils.
● Positionnez le thermostat à 1,5 mètre du sol, loin des cuisines, des sources de chaleur, des fenêtres et des portes.
● Alimentation :
– C37, C37B : 230 V - 50 Hz
– C38, C38B : 2 piles AAA 1,5 V (piles amovibles par l'avant, durée de vie > 1 an).
● Indice de protection IP20 pour tous les modèles.
● Accessoires inclus : 4 cadres pour s'adapter à différentes plaques, une paire d'adaptateurs (anthracite pour C37-C38, blanc pour C37B-C38B)
● Plaques de compatibilité avec cadres et adaptateurs correspondants, en option pour certains modèles (voir tableau de compatibilité)
● Adaptateurs optionnels non inclus dans l'emballage pour les plaques Bticino Living Now (codes 1571050 pour l'anthracite, 1571051 pour le blanc)
● Ne pas utiliser le thermostat dans des environnements dont la température est hors de la plage -10 ÷ 50 °C
● Éviter de le placer dans des endroits non ventilés ou exposés à des sources de chaleur directe pour garantir une lecture correcte de la température
● Temps d'installation estimé non spécifié dans le manuel
● Respecter la norme EN 60730-1 et ses parties suivantes, ainsi que la classe ErP I pour la conformité
● Utiliser les vis fournies pour la fixation, aucun autre outil ni fixation obligatoire n'est spécifié
● Installation identique pour C37, C38 et C37B et C38B, à l'exception de l'alimentation et des couleurs/accessoires inclus.

UTILISATION ET ENTRETIEN :
● Mode Instructions d'utilisation et de configuration
– Le thermostat d'ambiance électronique intégré régule la température des systèmes de chauffage dans une plage de 5 à 30 °C avec un différentiel de 0,5 K.
– Le modèle C37/C37B est alimenté par le secteur (230 V - 50 Hz), tandis que le modèle C38/C38B fonctionne avec 2 piles AAA de 1,5 V.
– La température se règle à l'aide d'un bouton de grand diamètre doté d'une large échelle graduée.
– Les modèles C37/C37B sont équipés d'une LED d'état du système, tandis que les modèles C38/C38B sont équipés d'une LED de charge de la batterie.
– Les piles des modèles C38/C38B peuvent être retirées par l'avant pour remplacement.
– Le thermostat est encastré dans les boîtes de type 503 à 3 modules et fixé par deux vis.
– Le thermostat doit être installé à environ 1,5 mètre du sol, loin des cuisines, des sources de chaleur, des fenêtres et des portes.
– Le raccordement à l'utilisateur se fait par deux fils et un contact de commutation sans potentiel.
● Entretien et nettoyage
– Les informations spécifiques concernant le nettoyage et l'entretien ne sont pas fournies dans le manuel ; Il est recommandé d'utiliser un chiffon sec et non abrasif pour le nettoyage, afin d'éviter toute infiltration de poussière ou d'humidité dans le corps du thermostat.
● Fréquence et exigences d'entretien
– Les piles du modèle C38/C38B ont une durée de vie supérieure à un an ; leur niveau de charge doit être contrôlé à l'aide de la LED témoin.
– Aucune opération d'entretien préventif ni intervention planifiée n'est requise.
● Outils et matériel nécessaires
– Pour les modèles à piles, 2 piles AAA de 1,5 V sont nécessaires pour le remplacement.
– Des accessoires tels que des cadres et des adaptateurs sont fournis pour assurer la compatibilité. avec des plaques de différentes séries.
– 2 vis sont nécessaires pour l'assemblage, déjà incluses dans l'emballage.
● Conditions de garantie et limites d'utilisation
– Le thermostat est conforme aux normes EN 60730-1 et à ses deuxième et troisième parties, ainsi qu'au règlement européen 811/2013 - 813/2013 (ErP classe I, 1 %).
– Une double isolation (classe D) et une microdéconnexion (1B) sont prévues pour la sécurité.
– Des limitations d'installation s'appliquent : environnement approprié avec une température corporelle de -10 à 50 °C et un degré de protection IP20, donc non résistant à l'humidité ou à l'immersion.
– La garantie peut être annulée en cas d'utilisation incorrecte, de modifications non autorisées ou d'installation non conforme aux instructions.

DÉPANNAGE :
1. Vérifiez que l'alimentation électrique est correcte : pour le modèle C37/C37B, vérifiez la tension secteur à 230 V-50 Hz ; pour le modèle C38/C38B, vérifiez l'état des deux piles AAA de 1,5 V et remplacez-les si le voyant de charge indique une batterie faible ou si la durée de vie des piles dépasse un an.
2. En cas de dysfonctionnement ou d'anomalie de la régulation de température, vérifiez la connexion à deux fils entre le thermostat et l'utilisateur, en vous assurant qu'il n'y a pas d'interruption ni de court-circuit.
3. Installez le thermostat encastrable dans les boîtes d'encastrement de type 503 à 3 modules à l'aide des deux vis fournies ; serrez fermement pour éviter tout mouvement susceptible de provoquer des dysfonctionnements ou de faux contacts.
4. Installez le thermostat à 1,5 m du sol, loin des sources de chaleur, des cuisines, des fenêtres et des portes, afin d'éviter des relevés de température ambiante incorrects.
5. En cas de problème d'indication incorrecte ou de fonctionnement intermittent, vérifiez le bouton de réglage et l'échelle de température pour vous assurer qu'ils sont correctement réglés dans la plage de 5 à 30 °C.
6. En cas de défauts ou de dysfonctionnements persistants, coupez l'alimentation (coupure secteur ou retrait de la batterie) et attendez quelques minutes avant de la rebrancher afin d'effectuer une réinitialisation matérielle de l'appareil.
7. Vérifiez la LED témoin d'état du système (modèles C37-C37B) pour identifier les anomalies de commutation ou l'absence de signal ; si la LED est éteinte lorsque l'appareil est alimenté, vérifiez le câblage ou remplacez le thermostat.
8. Nettoyez et inspectez périodiquement le thermostat pour éliminer la poussière ou les débris qui pourraient affecter la sensibilité du capteur de température ou le fonctionnement des contacts.
9. Utilisez un multimètre pour mesurer la continuité du contact de commutation libre de potentiel ; la capacité nominale est de 5(3)A 250 Vca. Si le contact ne s'ouvre ou ne se ferme pas correctement, remplacez le thermostat.
10. Remplacez les couvercles, cadres et adaptateurs uniquement par les pièces d'origine indiquées dans les tableaux d'accessoires afin de garantir la compatibilité et l'isolation correcte de l'appareil.
11. Assurez-vous que le thermostat n'est pas exposé à des températures corporelles hors de la plage de -10 à 50 °C afin d'éviter tout dysfonctionnement dû à des conditions environnementales non conformes.
12. Pour remplacer les piles (modèles C38-C38B), retirez-les par l'avant du thermostat sans endommager l'appareil ; utilisez uniquement des piles AAA de 1,5 V.
13. Évitez toute maintenance ou modification non autorisée susceptible de compromettre la double isolation et la microdisconnexion 1B de l'appareil, sous peine d'annulation de la garantie et de risque potentiel pour la sécurité.
14. En cas de dysfonctionnement non résolu par les procédures de contrôle et de réinitialisation, contactez une assistance technique qualifiée pour un diagnostic plus approfondi ou le remplacement du thermostat.

ACCESSOIRES :
Adaptateurs pour plaques de la série Bticino Living Now - Anthracite – code 1571050
Adaptateurs pour plaques de la série Bticino Living Now - Blanc – code 1571051

CARACTÉRISTIQUES TECHNIQUES :
- Le modèle C37B fonctionne sur une alimentation secteur 230 V - 50 Hz ;
- Il est équipé de LED indiquant l’état du système ;
- Son indice de protection est IP20 ;
- Sa température de fonctionnement est comprise entre -10 et 50 °C ;
- Sa plage de réglage de la température s’étend de 5 à 30 °C ;
- Il possède une capacité de contact de 5(3)A à 250 Vca ;
- Différentiel de 0,5 K, rapporté à un gradient thermique de 4 K/h ;
- Équipé d'un microdisjoncteur de classe 1B ;
- Double isolation ;
- Conforme aux normes EN 60730-1 et parties 2 ;
- Classe énergétique ErP I ;
- Montage encastré possible dans les boîtiers 3 modules type 503 à l'aide des 2 vis fournies ;
- Raccordement à l'utilisateur par 2 fils ;
- Bouton de réglage de grand diamètre avec une large plage de réglage ;
- Piles amovibles par l'avant, de type AAA (2 unités) ;
- Autonomie estimée des piles : plus d'un an.

Poids : 0,20 kg 0,08 cm ; marge inférieure : 0 cm ;">

Code produit : C37B
