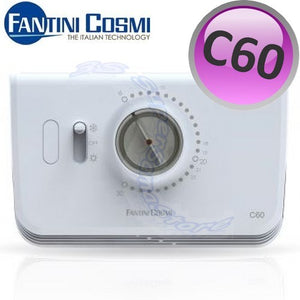

THERMOSTAT D'AMBIANCE FANTINI COSMI C60
THERMOSTAT ÉLECTRONIQUE AVEC SONDE NTC

Le thermostat d'ambiance électronique Fantini Cosmi modèle C60 est conçu pour la régulation des systèmes de chauffage et de climatisation, et convient aux habitations et aux bureaux. Alimenté en 230 V à 50 Hz, il permet la commande directe des circulateurs, des brûleurs et des systèmes de climatisation via un contact de commutation d'une capacité de 6 (1,5) A à 250 Vca. La plage de régulation de température s'étend de 6 à 30 °C, avec un différentiel de 0,5 K par rapport à un gradient thermique de 4 K/h, assurant ainsi une régulation précise et sensible grâce à la sonde NTC intégrée. Le thermostat est équipé d'un commutateur à trois positions permettant de sélectionner le mode de fonctionnement : été, hiver ou arrêt complet (OFF). En mode hiver, lorsque la température augmente, l'appareil ouvre le contact entre les bornes 3 et 1 et ferme celui entre les bornes 3 et 2, la borne 2 restant libre pour la signalisation ou l'alarme. Une LED rouge signale l'activation du relais, indiquant la demande de chauffage ou de refroidissement selon le mode sélectionné. Le C60 bénéficie d'un indice de protection IP20, d'une double isolation et est conforme à la norme EN 60730-1, garantissant ainsi sécurité et fiabilité. Son installation peut être réalisée de différentes manières : murale, encastrée dans un boîtier 3 modules ou rond, facilitant son intégration dans divers environnements. Ce thermostat d'ambiance électronique est doté d'un micro-coupure, d'une tension d'impulsion de 4 000 V et d'une faible consommation de 1 VA, ce qui en fait un composant durable et fiable pour une gestion précise de la température intérieure. Le thermostat d'ambiance C60 est conçu pour la commande directe des systèmes de chauffage et de climatisation dans les environnements domestiques et professionnels. Il assure une régulation précise de la température grâce à une sonde NTC et un faible différentiel thermique de 0,5 K. Ce faible différentiel confère à l'appareil une grande sensibilité, optimisant ainsi la gestion de la température ambiante. Alimenté en 230 V avec une consommation de seulement 1 VA, il est équipé d'un contact de coupure sans potentiel avec micro-coupure, une caractéristique qui contribue à la sécurité du système. Un interrupteur à trois positions (ÉTÉ, HIVER, ARRÊT) permet une utilisation flexible adaptée aux différentes saisons ou l'arrêt complet du système. De plus, une LED rouge indique clairement l'activation du relais, fournissant un retour visuel clair lors de toute intervention. Le C60 est conforme à la norme EN 60730-1 et aux parties suivantes, garantissant ainsi la conformité réglementaire et une utilisation en toute sécurité. L'indice de protection IP20 et la double isolation électrique contribuent à une sécurité et une fiabilité accrues en fonctionnement. Enfin, la possibilité de montage mural ou en boîtier encastré 3 modules ou boîtier rond facilite l'installation dans différents types de systèmes.

● Montage mural ou en boîtier encastré 3 modules ou boîtier rond.
● Alimentation : 230 V - 50 Hz.
● Consommation électrique : 1 VA.
● Indice de protection IP20.
● Contacts d'une capacité de 6 (1,5) A 250 Vca.
● Connexions électriques avec microdéconnexion (1B) et contact de commutation sans potentiel, avec une tension d'impulsion de 4 000 V.
● Élément sensible avec sonde NTC intégrée.
● Régulation de température par échelle de 6 à 30 °C.
● Différentiel thermique de 0,5 K par rapport à un gradient thermique de 4 K/h.
● Possibilité de sélectionner le mode de fonctionnement via un commutateur à trois positions : ÉTÉ (climatisation), HIVER (chauffage), ARRÊT (arrêt du système).
● La LED rouge indique l’activation du relais, selon le mode sélectionné (demande de chauffage ou de refroidissement).
● En mode HIVER, lorsque la température augmente, le circuit 3-1 s’ouvre et le circuit 3-2 se ferme ; la borne 2 est alors fermée et disponible pour les signaux ou alarmes.
● Niveau de pollution attendu : 2.
● Double isolation pour une sécurité électrique optimale.
● Le thermostat est conforme à la norme EN 60730-1 et suivantes.
● Instructions d'utilisation et de configuration
– Le thermostat C60 est alimenté en 230 V 50 Hz et convient à la commande directe des circulateurs, brûleurs et systèmes de climatisation.
– Il peut être installé au mur ou dans un boîtier encastré 3 modules ou un boîtier rond.
– La plage de réglage de la température s'étend de 6 à 30 °C, avec un différentiel de 0,5 K.
– Le thermostat possède un interrupteur à trois positions : ÉTÉ (pour les systèmes de climatisation), HIVER (pour les systèmes de chauffage) et ARRÊT (arrêt complet).
– La LED rouge indique l'intervention du relais, signalant une demande de chauffage en mode HIVER ou de refroidissement en mode ÉTÉ.
– La sonde de température est de type NTC.
● Entretien et nettoyage
– Ce document ne fournit pas d'instructions spécifiques concernant le nettoyage ou l'entretien du thermostat C60.
● Fréquence et exigences de maintenance
– Aucune fréquence ni procédure de maintenance périodique spécifique n'est indiquée pour le C60 dans le manuel.
● Outils ou matériaux requis
– Aucun outil ni matériau spécifique n'est requis pour la maintenance ou l'utilisation du thermostat.
● Conditions de garantie et limites d'utilisation
– Le thermostat est conforme à la norme EN 60730-1 et aux parties suivantes.
– Il possède un indice de protection IP20 et un degré de pollution de 2.
– La plage de température admissible pour le corps du thermostat est de -10 à 50 °C.
– Le contact a une capacité de 6 (1,5) A à 250 Vca.
– Il est indiqué qu'une utilisation incorrecte, des modifications non autorisées ou des interventions techniques non conformes peuvent affecter les conditions de garantie, même si aucun détail spécifique n'est fourni.

1. 1. Vérifiez que le commutateur est correctement positionné en fonction de la saison : position HIVER pour le chauffage, position ÉTÉ pour la climatisation, position ARRÊT pour l’arrêt complet du système.
2. Vérifiez la présence du voyant rouge : il doit s’allumer pour indiquer que le relais est intervenu et qu’une demande de chauffage (position HIVER) ou de refroidissement (position ÉTÉ) est en cours.
3. Si le système ne démarre pas, vérifiez le bon raccordement électrique aux bornes 1, 2 et 3 ; en particulier, le fonctionnement en mode hiver implique l’ouverture du contact 3-1 et la fermeture du contact 3-2.
4. À l’aide d’un multimètre, mesurez la tension d’alimentation aux bornes et vérifiez qu’elle est de 230 V - 50 Hz et que le contact sec fonctionne correctement avec une charge maximale de 6 (1,5) A sous 250 Vca.
5. Vérifiez la température ambiante sur le thermostat et l'échelle de réglage entre 6 et 30 °C, en vous assurant que la sonde NTC fonctionne correctement et que le corps du thermostat fonctionne dans la plage de température admissible de -10 à 50 °C.
6. Effectuez des inspections préventives pour vous assurer qu'aucun composant n'est endommagé, en tenant compte de l'indice de protection IP20 et de la nécessité d'éviter les environnements à forte humidité ou excessivement poussiéreux.
7. En cas de dysfonctionnement persistant, coupez l'alimentation 230 V et remplacez ou vérifiez la sonde NTC, en contrôlant l'intégrité du micro-interrupteur interne et la qualité de l'isolation.
8. Assurez-vous que l'alimentation est coupée et que le système est dépressurisé avant toute intervention de maintenance ou de réparation afin de garantir la sécurité de fonctionnement.
9. Si les vérifications ci-dessus ne permettent pas de résoudre les problèmes, veuillez contacter une assistance technique qualifiée pour un diagnostic approfondi et le remplacement du thermostat.

- Alimentation : 230 V - 50 Hz ;
- Consommation : 1 VA ;
- Tension d'impulsion : 4 000 V ;
- Contact de commutation libre de potentiel ;
- Plage de réglage de la température : 6 à 30 °C ;
- Différentiel : 0,5 K ;
- Température de fonctionnement admissible : -10 à 50 °C ;
- Indice de protection : IP20 ;
- Montage mural, en boîtier encastré 3 modules ou en boîtier rond ;
- Sonde NTC intégrée ;
- Sélecteur de mode de fonctionnement. été, hiver, arrêt ;
- LED rouge indiquant l'intervention du relais ;
- Conforme à la norme EN 60730-1 et suivantes ;
- Double isolation.

Code produit : C60
